Newlyonnais	R9250 Inscrit le: 11 Mai 2007 Messages: 229 Localisation: lyon 69	Posté le : 17 Jan 2011 à 00h17

Le 24 novembre 2010, la nouvelle grue sur chenilles LR 13000 a soulevé pour la toute première fois une charge de plus de 3 000 t. Avec une charge d'essai de 3 371 t et une portée de 16 m, la charge nominale de 2 697 t du tableau a été testée. La grue était équipée d'une flèche principale de 60 m, d'une flèche derrick de 54 m, d'un contrepoids de partie tournante de 400 t et d'un contrepoids suspendu de 1 500 t. Il s'agissait du poids le plus important jamais soulevé par une grue Liebherr. Liebherr avait conçu à cette fin une traverse de charge spéciale.
Un nouveau record est prévu pour le début de l'année 2011. La LR 13000 sera alors équipée d'une toute nouvelle flèche de grande capacité portant la désignation Flèche P - « Flèche Power ». Grâce à ce système, la nouvelle grue sera en mesure de soulever une charge de 3 750 t. La charge nominale testée et validée sera alors de 3 000 t.
Grâce à la LR 13000, la grue sur chenilles la plus puissante au monde de construction conventionnelle, Liebherr ajoute un point fort à sa gamme de grues sur chenilles. La nouvelle LR 13000 est essentiellement appliquée dans la construction de centrales électriques. Les centrales nucléaires de la nouvelle génération en particulier nécessitent le levage de poids considérables. De plus en plus de modules pré-assemblés doivent en effet être soulevés en tant qu'unité ce qui contribue à l'augmentation du poids de levage. Il en va de même pour les raffineries où des colonnes industrielles de 1 500 tonnes et de 100 m de long doivent être mises en place. Des grues de plus en plus grandes sont par ailleurs requises pour le pré-assemblage des constructions offshore, comme les plateformes pétrolières par exemple.

Newlyonnais	R9250 Inscrit le: 11 Mai 2007 Messages: 229 Localisation: lyon 69	Posté le : 17 Jan 2011 à 00h26

Capacité de charge max. avec portée
3000 t pour 12 m
Couple de charge max.
65 000 tm
Flèche principale
60 m - 144 m
Fléchette à treillis
48 m - 126 m
Flèche Derrick
54 m
Contrepoids de la partie tournante / central
750 t/150 t
Contrepoids Derrick
1 500 t
Puissance moteur
1000 kW

Julien	R9800 Inscrit le: 27 Juil 2003 Messages: 2610 Localisation: Zimmerbach	Posté le : 19 Juil 2011 à 20h24

un article intéressant sur la LR 13000

http://www.vmtubes.de/jsp/epctrl.jsp;jsessionid=3ACE8E597A7AF2E2EED290FF8D851717?lng=2&pri=vmtubes&cat=vmtubes000181&mod=vmtubes000061&con=vmtubes000212

https://www.passion-liebherr.net/membres/signatures/signature_julien.png

_________________
Le site des passionné(e)s de Liebherr : https://www.passion-liebherr.net
L'unique site capable de vous transporter dans un univers exceptionnel : http://www.convoi-exceptionnel.fr

Lucien	R9800 Inscrit le: 01 Mai 2008 Messages: 5323 Localisation: Vevey	Posté le : 20 Juil 2011 à 10h38

Grue sur chenilles Liebherr LR 13000

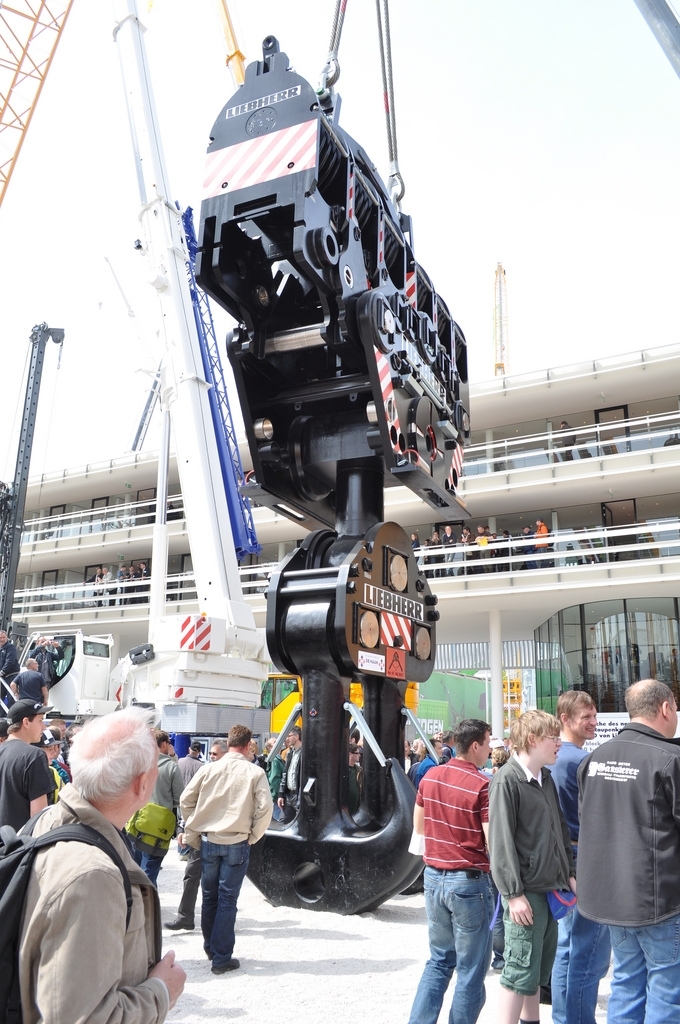

Voici une vue impressionnante rapportée par 'Newlyonnais'
du moufle 3'000 t à deux crochets sous quadruple palonnier
de la grue géante sur chenilles Liebherr LR 13000
Cliquer sur l'image pour l'agrandir:

https://www.passion-liebherr.net/galeries/tn_g_extras_photo/tn_4560155108_463965a350_b.jpg

(photo 'Newlyonnais'
postée le 26 janvier 2011)

Lucien

https://www.passion-liebherr.net/template1/9.gif

Julien	R9800 Inscrit le: 27 Juil 2003 Messages: 2610 Localisation: Zimmerbach	Posté le : 19 Sep 2013 à 20h01

Une vidéo impressionnante de la grue la plus haute du monde :

https://www.youtube.com/watch?v=22O4EbTfEaQ&feature=c4-overview&list=UUrBbCbxIZprSflWM4D6buXw
