Moufle Liebherr 450 tonnes

Lucien
R9800
R9800
Inscrit le: 01 Mai 2008
Messages: 5227
Localisation: Vevey
Posté le : 04 Mar 2012 à 00h08 Posté le : 04 Mar 2012 à 00h08 Répondre en citant
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail

Moufle Liebherr 450 tonnes


Le moufle Liebherr 450 tonnes à 2 x 9 poulies permet un mouflage jusqu'à 2 x 19 = 38 brins,
ce qui exige, pour atteindre 450 tonnes, des treuils et des câbles d'au moins 120 kN de capacité nominale.
Ce moufle convient donc parfaitement aux grues lourdes LR1600, LR1750 et LTM/LTR11200,
équipées de câbles de levage 25mm (125kN) ou 28mm (de 160kN à 213kN).

Les deux groupes de 9 poulies, reliés par palonnier, permettent un large débattement vertical d'un groupe de poulies par rapport à l'autre,
ce qui permet d'absorber les éventuelles différences entre les deux treuils de levage, et permet également,
lors de l'accostage des charges lourdes, d'effectuer des petits mouvements d'ajustement deux fois plus lents,
en n'opérant qu'un seul des deux treuils.

Son modèle 1/50e réalisé par YCC (YUAN CHIH CONSTRUCTION, Taïwan), pesant 76 grammes,
existe en deux versions: avec stries rouge/blanc ou jaune/noir.
http://www.yccmodels.com/YCCparts/HOOK/YC206.jpg
http://www.yccmodels.com/YCCparts/HOOK/YC206-1.jpg
(photos YCC - YUAN CHIH CONSTRUCTION)
Le superbe crochet 450 tonnes, percé d'un trou, est équipé de linguets de sécurité, et pivote librement.
Les lests latéraux du moufle sont amovibles.




Voir aussi ma collection de modèles réduits 1:50e

Voir également le diaporama de mes modèles réduits
ainsi que le diaporama de mes photos d'engins réels





Lucien https://www.passion-liebherr.net/template1/9.gif


Dernière édition par Lucien le 05 Mar 2012 à 11h17; édité 2 fois
Haut de page
Haut de page

Homologateur
R906 Classic
R906 Classic
Inscrit le: 06 Jan 2005
Messages: 34
Localisation: Mulhouse
Posté le : 04 Mar 2012 à 10h31 Posté le : 04 Mar 2012 à 10h31 Répondre en citant
Voir le profil de l'utilisateur Envoyer un message privé
Poids du crochet réel sans les lests latéraux additionnels = 11 tonnes,
Poids du crochet réel avec les lests latéraux additionnels = 16 tonnes,
ça peut aider pour faire un chargement réaliste d'un ensemble porte ballast...
Rolling Eyes
Haut de page

Lucien
R9800
R9800
Inscrit le: 01 Mai 2008
Messages: 5227
Localisation: Vevey
Posté le : 04 Mar 2012 à 10h52 Posté le : 04 Mar 2012 à 10h52 Répondre en citant
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail

Moufle Liebherr 450 tonnes


Merci à Homologateur pour ces informations sur les poids du moufle réel.

Cliquer sur l'image pour l'agrandir :
https://www.passion-liebherr.net/galeries/mr_lucien/20120302dsc11363_-.jpg

(photo Lucien, 2 mars 2012)
Moufle 450t à 2 x 9 poulies (modèle réduit 1:50e YCC #206) avec grue mobile télescopique LTM 1070-4.1 (modèle réduit 1:50e Conrad #2100/0), plateforme semi-remorque extensible semi-surbaissée OSDS-58-04 Nooteboom tractée par 6x4 MB Actros en livrée "LIEBHERR" (modèles réduits 1:50e WSI #10095 / Nooteboom #344.00.37) et fourgonnette VW Caddy "LIEBHERR" (modèle réduit 1:50e WSI Collectibles # 04-1048; figurine 1:50e Preiser #68214)



Voir aussi ma collection de modèles réduits 1:50e

Voir également le diaporama de mes modèles réduits
ainsi que le diaporama de mes photos d'engins réels





Lucien https://www.passion-liebherr.net/template1/9.gif
Haut de page

Lucien
R9800
R9800
Inscrit le: 01 Mai 2008
Messages: 5227
Localisation: Vevey
Posté le : 05 Mar 2012 à 08h38 Posté le : 05 Mar 2012 à 08h38 Répondre en citant
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail

Moufle Liebherr 450 tonnes


Cliquer sur l'image pour l'agrandir :
https://www.passion-liebherr.net/galeries/mr_lucien/20120302dsc11362_-.jpg

(photo Lucien, 2 mars 2012)
Moufle LIEBHERR 450t à 2 x 9 poulies (modèle réduit 1:50e YCC #206)
avec grue mobile télescopique LIEBHERR LTM 1070-4.1 (modèle réduit 1:50e Conrad #2100/0)
et plateforme semi-remorque extensible semi-surbaissée OSDS-58-04 NOOTEBOOM
tractée par 6x4 Mercedes-Benz Actros en livrée "LIEBHERR" (modèles réduits 1:50e WSI #10095 / NOOTEBOOM #344.00.37)

Les dimensions du crochet
- - - - diamètre de tige: 5,36 mm (268 mm sur l'engin réel)
- - - - envergure de ramure: 29 mm (1450 mm sur l'engin réel)
respectent bien la norme DIN 15402 des crochets doubles 500t forgés en Super Alloy Class V

On aperçoit, à l'arrière-plan (paysage réel), les Cornettes-de-Bise




Voir aussi ma collection de modèles réduits 1:50e

Voir également le diaporama de mes modèles réduits
ainsi que le diaporama de mes photos d'engins réels





Lucien https://www.passion-liebherr.net/template1/9.gif
Haut de page

Lucien
R9800
R9800
Inscrit le: 01 Mai 2008
Messages: 5227
Localisation: Vevey
Posté le : 06 Mar 2012 à 20h08 Posté le : 06 Mar 2012 à 20h08 Répondre en citant
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail

Moufle Liebherr 450 tonnes


Cliquer sur l'image pour l'agrandir :

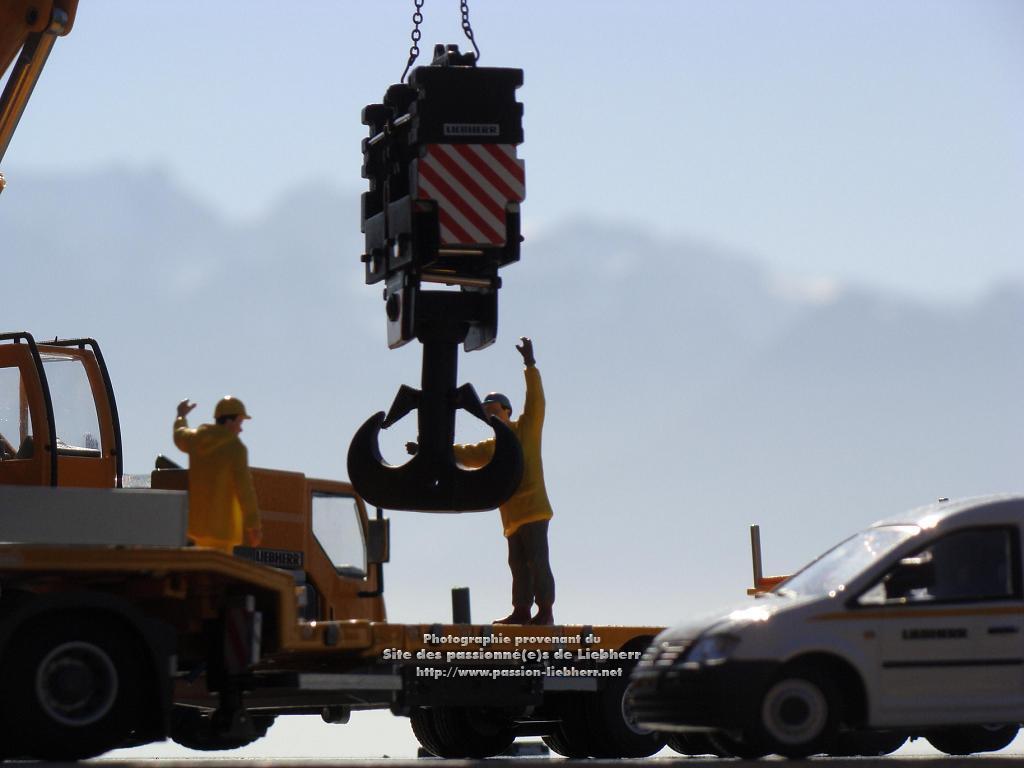

https://www.passion-liebherr.net/galeries/mr_lucien/20120302dsc11361_-.jpg

(photo Lucien, 2 mars 2012)
Moufle LIEBHERR 450t à 2 x 9 poulies (modèle réduit 1:50e YCC #206)
avec grue mobile télescopique LIEBHERR LTM 1070-4.1 (modèle réduit 1:50e Conrad #2100/0),
plateforme semi-remorque extensible semi-surbaissée OSDS-58-04 Nooteboom
tractée par 6x4 MB Actros en livrée "LIEBHERR"
(modèles réduits 1:50e WSI #10095 / Nooteboom #344.00.37)
et fourgonnette VW Caddy de service "LIEBHERR"
(modèle réduit 1:50e WSI Collectibles # 04-1048; figurines 1:50e Preiser #68214)




Voir aussi ma collection de modèles réduits 1:50e

Voir également le diaporama de mes modèles réduits
ainsi que le diaporama de mes photos d'engins réels





Lucien https://www.passion-liebherr.net/template1/9.gif
Haut de page

Lucien
R9800
R9800
Inscrit le: 01 Mai 2008
Messages: 5227
Localisation: Vevey
Posté le : 23 Aoû 2012 à 07h39 Posté le : 23 Aoû 2012 à 07h39 Répondre en citant
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail

Moufle Liebherr 450 tonnes


[Cliquer sur l'image pour l'agrandir :
https://www.passion-liebherr.net/galeries/mr_lucien/20120302dsc11364_-.jpg

(photo Lucien, 2 mars 2012)
Moufle 450t à 2 x 9 poulies (modèle réduit 1:50e YCC #206)
avec grue mobile télescopique LTM 1070-4.1 (modèle réduit 1:50e Conrad #2100/0),
plateforme semi-remorque extensible semi-surbaissée OSDS-58-04 Nooteboom
tractée par 6x4 MB Actros en livrée "LIEBHERR"
(modèles réduits 1:50e WSI #10095 / Nooteboom #344.00.37)
et fourgonnette VW Caddy "LIEBHERR"
(modèle réduit 1:50e WSI Collectibles # 04-1048; figurine 1:50e Preiser #68214)




Voir aussi ma collection de modèles réduits 1:50e

Voir également le diaporama de mes modèles réduits
ainsi que le diaporama de mes photos d'engins réels





Lucien https://www.passion-liebherr.net/template1/9.gif
Haut de page

Lucien
R9800
R9800
Inscrit le: 01 Mai 2008
Messages: 5227
Localisation: Vevey
Posté le : 24 Sep 2012 à 17h38 Posté le : 24 Sep 2012 à 17h38 Répondre en citant
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail

Moufle Liebherr 450 tonnes


Cliquer sur l'image pour l'agrandir :
https://www.passion-liebherr.net/galeries/mr_lucien/20120302dsc11360_-.jpg

(photo Lucien, 2 mars 2012)
Moufle 450t à 2 x 9 poulies (modèle réduit 1:50e YCC #206)
avec grue mobile télescopique LTM 1070-4.1 (modèle réduit 1:50e Conrad #2100/0),
plateforme semi-remorque extensible semi-surbaissée OSDS-58-04 Nooteboom
tractée par 6x4 MB Actros en livrée "LIEBHERR"
(modèles réduits 1:50e WSI #10095 / Nooteboom #344.00.37)
et fourgonnette VW Caddy "LIEBHERR"
(modèle réduit 1:50e WSI Collectibles # 04-1048; figurine 1:50e Preiser #68214)




Voir aussi ma collection de modèles réduits 1:50e

Voir également le diaporama de mes modèles réduits
ainsi que le diaporama de mes photos d'engins réels





Lucien https://www.passion-liebherr.net/template1/9.gif
Haut de page

Lucien
R9800
R9800
Inscrit le: 01 Mai 2008
Messages: 5227
Localisation: Vevey
Posté le : 12 Oct 2012 à 08h16 Posté le : 12 Oct 2012 à 08h16 Répondre en citant
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail

Moufle Liebherr 450 tonnes


Cliquer sur l'image pour l'agrandir :
https://www.passion-liebherr.net/galeries/mr_lucien/20120302dsc11366_-.jpg

(photo Lucien, 2 mars 2012)
Moufle 450t à 2 x 9 poulies (modèle réduit 1:50e YCC #206)
avec grue mobile télescopique LTM 1070-4.1 (modèle réduit 1:50e Conrad #2100/0),
plateforme semi-remorque extensible semi-surbaissée OSDS-58-04 Nooteboom
tractée par 6x4 MB Actros en livrée "LIEBHERR"
(modèles réduits 1:50e WSI #10095 / Nooteboom #344.00.37)
et fourgonnette VW Caddy "LIEBHERR"
(modèle réduit 1:50e WSI Collectibles # 04-1048;
chaînes de levage: Sword #P002; figurines 1:50e Preiser #68214)




Voir aussi ma collection de modèles réduits 1:50e

Voir également le diaporama de mes modèles réduits
ainsi que le diaporama de mes photos d'engins réels





Lucien https://www.passion-liebherr.net/template1/9.gif
Haut de page

Lucien
R9800
R9800
Inscrit le: 01 Mai 2008
Messages: 5227
Localisation: Vevey
Posté le : 19 Nov 2012 à 11h58 Posté le : 19 Nov 2012 à 11h58 Répondre en citant
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail

Moufle Liebherr 450 tonnes


Cliquer sur l'image pour l'agrandir :
https://www.passion-liebherr.net/galeries/mr_lucien/20120302dsc11367_-.jpg

(photo Lucien, 2 mars 2012)
Moufle 450t à 2 x 9 poulies (modèle réduit 1:50e YCC #206)
avec grue mobile télescopique LTM 1070-4.1 (modèle réduit 1:50e Conrad #2100/0),
plateforme semi-remorque extensible semi-surbaissée OSDS-58-04 Nooteboom
tractée par 6x4 MB Actros en livrée "LIEBHERR"
(modèles réduits 1:50e WSI #10095 / Nooteboom #344.00.37;
chaînes de levage: Sword #P002; figurines 1:50e Preiser #68214)




Voir aussi ma collection de modèles réduits 1:50e

Voir également le diaporama de mes modèles réduits
ainsi que le diaporama de mes photos d'engins réels





Lucien https://www.passion-liebherr.net/template1/9.gif
Haut de page

Lucien
R9800
R9800
Inscrit le: 01 Mai 2008
Messages: 5227
Localisation: Vevey
Posté le : 07 Juin 2013 à 07h45 Posté le : 07 Juin 2013 à 07h45 Répondre en citant
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail

Moufle Liebherr 450 tonnes à 2 x 9 poulies


Cliquer sur l'image pour l'agrandir :
https://www.passion-liebherr.net/galeries/mr_lucien/20120302dsc11368_-.jpg

(photo Lucien, 2 mars 2012)
Moufle 450t à 2 x 9 poulies (modèle réduit 1/50e YCC #206)
avec grue mobile télescopique LTM 1070-4.1 (modèle réduit 1/50e Conrad #2100/0),
plateforme semi-remorque extensible semi-surbaissée OSDS-58-04 Nooteboom
(modèle réduit 1/50e WSI #10095 / Nooteboom #344.00.37;
chaînes de levage: Sword #P002; figurine 1/50e: Preiser #68214)




Voir aussi ma collection de modèles réduits 1:50e

Voir également le diaporama de mes modèles réduits
ainsi que le diaporama de mes photos d'engins réels





Lucien https://www.passion-liebherr.net/template1/9.gif
Haut de page

Lucien
R9800
R9800
Inscrit le: 01 Mai 2008
Messages: 5227
Localisation: Vevey
Posté le : 21 Déc 2013 à 09h01 Posté le : 21 Déc 2013 à 09h01 Répondre en citant
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail

Moufle Liebherr 450 tonnes à 2 x 9 poulies


Cliquer sur l'image pour l'agrandir :

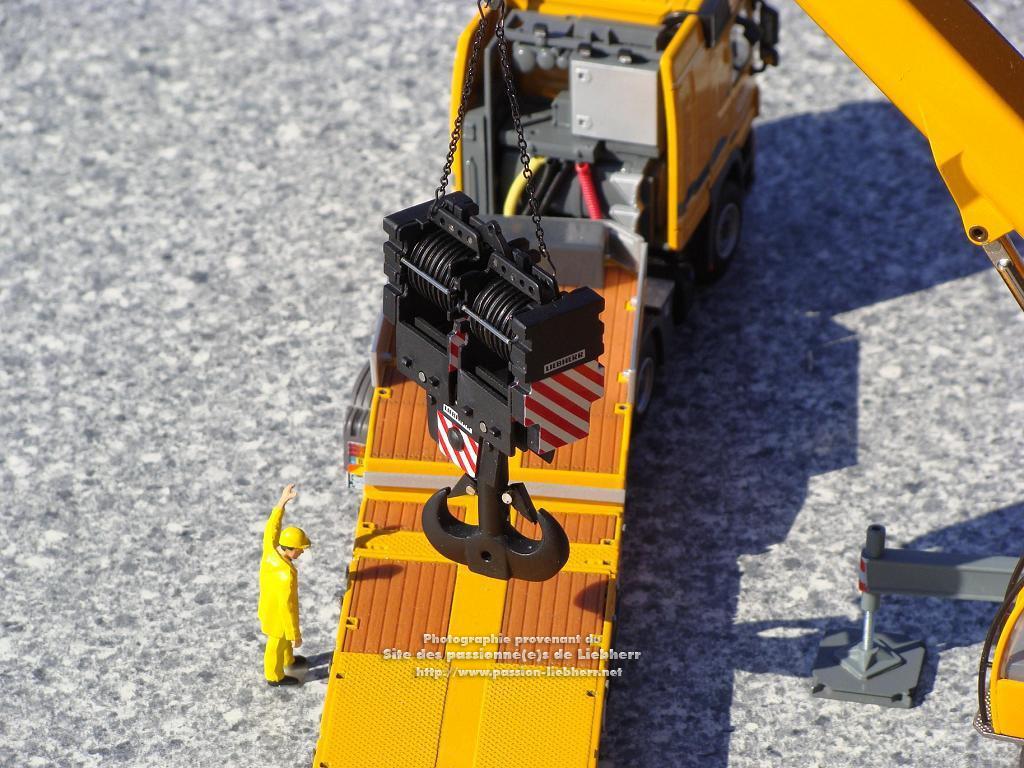

https://www.passion-liebherr.net/galeries/mr_lucien/20120302dsc11369_-.jpg

(photo Lucien 11369, 2 mars 2012)
Moufle 450t à 2 x 9 poulies (modèle réduit 1/50e YCC #206)
déposé par grue mobile télescopique LTM 1070-4.1 (modèle réduit 1/50e Conrad #2100/0),
sur plateforme semi-remorque extensible semi-surbaissée OSDS-58-04 Nooteboom
(modèle réduit 1/50e WSI #10095 / Nooteboom #344.00.37 ;
chaînes de levage: Sword #P002 ; figurine 1/50e Preiser #68214)




Voir aussi ma collection de modèles réduits 1/50e

Voir également le diaporama de mes modèles réduits
ainsi que le diaporama de mes photos d'engins réels





Lucien https://www.passion-liebherr.net/template1/9.gif
Haut de page

Lucien
R9800
R9800
Inscrit le: 01 Mai 2008
Messages: 5227
Localisation: Vevey
Posté le : 21 Juil 2014 à 07h47 Posté le : 21 Juil 2014 à 07h47 Répondre en citant
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail

Moufle Liebherr 450 tonnes à 2 x 9 poulies


Cliquer sur l'image pour l'agrandir :
https://www.passion-liebherr.net/galeries/mr_lucien/20120302dsc11358_-.jpg

(photo Lucien 11358, 2 mars 2012)
Moufle 450t à 2 x 9 poulies, masse propre 16 tonnes (modèle réduit 1/50e YCC #206)
sous chaînes de levage (accessoires Sword #P002)
déposé par grue mobile télescopique Liebherr LTM 1070-4.1 (modèle réduit 1/50e Conrad #2100/0),
sur plateforme semi-remorque extensible semi-surbaissée OSDS-58-04 Nooteboom
(modèle réduit 1/50e WSI #10095 / Nooteboom #344.00.37)
tractée par Mercedes-Benz Actros 6x4/4 V8 3355S en livrée Liebherr/Nooteboom
(modèle réduit 1/50e WSI #10095 / Nooteboom #344.00.37)
accompagné d'une fourgonnette de service Liebherr Volkswagen Caddy
(modèle réduit 1/50e WSI #04-1048; figurines 1/50e Preiser #68214)




Voir aussi ma collection de modèles réduits 1/50e

Voir également le diaporama de mes modèles réduits
ainsi que le diaporama de mes photos d'engins réels





Lucien https://www.passion-liebherr.net/template1/9.gif
Haut de page

Lucien
R9800
R9800
Inscrit le: 01 Mai 2008
Messages: 5227
Localisation: Vevey
Posté le : 28 Nov 2014 à 10h11 Posté le : 28 Nov 2014 à 10h11 Répondre en citant
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail

Moufle Liebherr 450 tonnes à 2 x 9 poulies


Cliquer sur l'image pour l'agrandir :
https://www.passion-liebherr.net/galeries/mr_lucien/20120302dsc11365_-.jpg

(photo Lucien 11365, 2 mars 2012)
Moufle 450t à 2 x 9 poulies, masse propre 16 tonnes (modèle réduit 1/50e YCC #206)
sous chaînes de levage (accessoires Sword #P002)
déposé par grue mobile télescopique Liebherr LTM 1070-4.1 (modèle réduit 1/50e Conrad #2100/0)
sur plateforme semi-remorque extensible semi-surbaissée OSDS-58-04 Nooteboom
(modèle réduit 1/50e WSI #10095 / Nooteboom #344.00.37)
tractée par Mercedes-Benz Actros 6x4/4 V8 3355S en livrée Liebherr/Nooteboom
(modèle réduit 1/50e WSI #10095 / Nooteboom #344.00.37)
accompagné d'une fourgonnette de service Liebherr Volkswagen Caddy
(partiellement masquée par le mât de grue, modèle réduit 1/50e WSI #04-1048 ;
figurine 1/50e Preiser #68214)




Voir aussi ma collection de modèles réduits 1/50e

Voir également le diaporama de mes modèles réduits
ainsi que le diaporama de mes photos d'engins réels





Lucien https://www.passion-liebherr.net/template1/9.gif
Haut de page

Lucien
R9800
R9800
Inscrit le: 01 Mai 2008
Messages: 5227
Localisation: Vevey
Posté le : 06 Avr 2015 à 11h30 Posté le : 06 Avr 2015 à 11h30 Répondre en citant
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail

Moufle Liebherr 450 tonnes à 2 x 9 poulies


Cliquer sur l'image pour l'agrandir :
https://www.passion-liebherr.net/galeries/mr_lucien/20120302dsc11359_-.jpg

(photo Lucien 11365, 2 mars 2012)
Moufle 450t à 2 x 9 poulies, masse propre 16 tonnes (modèle réduit 1/50e YCC #206)
sous chaînes de levage (accessoires Sword #P002)
déposé par grue mobile télescopique Liebherr LTM 1070-4.1 (modèle réduit 1/50e Conrad #2100/0)
sur plateforme semi-remorque extensible semi-surbaissée OSDS-58-04 Nooteboom
(modèle réduit 1/50e WSI #10095 / Nooteboom #344.00.37)
tractée par Mercedes-Benz Actros 6x4/4 V8 3355S en livrée Liebherr/Nooteboom
(modèle réduit 1/50e WSI #10095 / Nooteboom #344.00.37)
accompagné d'une fourgonnette de service Liebherr Volkswagen Caddy
(partiellement masquée par le mât de grue, modèle réduit 1/50e WSI #04-1048 ;
figurine 1/50e Preiser #68214)




Voir aussi ma collection de modèles réduits 1/50e

Voir également le diaporama de mes modèles réduits
ainsi que le diaporama de mes photos d'engins réels





Lucien https://www.passion-liebherr.net/template1/9.gif
Haut de page

Lucien
R9800
R9800
Inscrit le: 01 Mai 2008
Messages: 5227
Localisation: Vevey
Posté le : 07 Aoû 2015 à 09h19 Posté le : 07 Aoû 2015 à 09h19 Répondre en citant
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail

Moufle Liebherr 450 tonnes à 2 x 9 poulies


Cliquer sur l'image pour l'agrandir :
https://www.passion-liebherr.net/galeries/mr_lucien/20120302dsc11373_-.jpg

(photo Lucien 11373, 2 mars 2012)
Moufle 450t à 2 x 9 poulies, masse propre 16 tonnes (modèle réduit 1/50e YCC #206)
sur plateforme semi-remorque extensible semi-surbaissée OSDS-58-04 Nooteboom
(modèle réduit 1/50e WSI #10095 / Nooteboom #344.00.37)
tractée par Mercedes-Benz Actros 6x4/4 V8 3355S en livrée Liebherr/Nooteboom
(modèle réduit 1/50e WSI #10095 / Nooteboom #344.00.37)
accompagné d'une fourgonnette de service Liebherr Volkswagen Caddy
(modèle réduit 1/50e WSI #04-1048 ; figurine 1/50e Preiser #68214)




Voir aussi ma collection de modèles réduits 1/50e

Voir également le diaporama de mes modèles réduits
ainsi que le diaporama de mes photos d'engins réels





Lucien https://www.passion-liebherr.net/template1/9.gif
Haut de page
Montrer les messages depuis:    Voir le sujet précédent Voir le sujet suivant


Sauter vers:
