Grue de chargement télescopique repliable Fassi F1300

Lucien
R9800
R9800
Inscrit le: 01 Mai 2008
Messages: 5039
Localisation: Vevey
Posté le : 14 Mai 2013 à 15h14 Posté le : 14 Mai 2013 à 15h14 Répondre en citant
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail

Grue de chargement télescopique repliable Fassi F1300

Le 19 septembre 2012, WSI annonçait qu'il exposerait, à la IAA - Internationale Automobil-Ausstellung
(foire internationale 2012 des véhicules commerciaux), tenue du 20 au 27 septembre à Hannovre, en Allemagne,
les modèles réduits de deux grues de chargement télescopiques repliables Fassi :
la F1100 et la F1300, toutes deux montées sur camion.

Ces grues Fassi sont les premières grues de chargement télescopiques repliables à être réalisées par WSI Models.

WSI annonçait que ces modèles pourraient être commandée (sinon obtenus) vers décembre 2012 auprès des concessionnaires Fassi.
(Mais les concessionnaires, contactés trop tôt à l'époque, tombaient des nues, n'ayant pas encore reçu l'information.)

Début 2013, seul le modèle réduit de la F1300 était disponible à la boutique WSI, mais les (rares) premiers exemplaires du modèle réduit,
déjà tous réservés, étaient épuisés en quelques jours.
Et sitôt sorti, le reste de la fournée de la F1300 était d'ores et déjà réservé, bien sûr, à la Bauma 2013...

Même si, sur cette version, la F1300 n'est pas montée sur un MAN mais sur un Scania R730 Highline, Albris a quand même craqué,
et c'est lui qui, le premier, nous en procure enfin de très belles photos !

Cliquer sur l'image pour l'agrandir :
https://www.passion-liebherr.net/galeries/mr_albris/scania730_fassi1300_3_.jpg

(photo Albris, 13 mai 2013)
Cliquer sur l'image pour l'agrandir :
https://www.passion-liebherr.net/galeries/mr_albris/scania730_fassi1300_1_.jpg

(photo Albris, 13 mai 2013)
Cliquer sur l'image pour l'agrandir :
https://www.passion-liebherr.net/galeries/mr_albris/scania730_fassi1300_2_.jpg

(photo Albris, 13 mai 2013)
Cliquer sur l'image pour l'agrandir :
https://www.passion-liebherr.net/galeries/mr_albris/scania730_fassi1300_5_.jpg

(photo Albris, 13 mai 2013)
Cliquer sur l'image pour l'agrandir :
https://www.passion-liebherr.net/galeries/mr_albris/scania730_fassi1300_4_.jpg

(photo Albris, 13 mai 2013)

L'originalité unique du modèle réduit 1/50e de la Fassi F1300 est qu'il est équipé, au bout de sa flèche télescopique,
d'une fléchette à volée variable, télescopique elle aussi, et amovible !

Ce modèle réduit reproduit la grue F1300RA en version .2 (he-dynamic, munie du dispositif extrapower 'XP'),
et équipée en configuration F1300RA.2.28 avec flèche télescopique .28 à 8 éléments extractibles
permettant de lever 22'000kg à 4,00m ou 3'680kg à 19,65m de l'axe de pivotement.

Le modèle est livré avec fléchette télescopique amovible L616 à 6 extensions hydrauliques
permettant de réaliser une configuration F1300RA.2.28\L616 capable de lever 1'765kg à 24,25m de distance !
Mais les 3 derniers éléments, bien que représentés, sont moulés d'un bloc avec le 3e élément, et ne sont donc pas extractibles.
Même si, sur le modèle réduit, ces 3 derniers éléments de fléchette ne peuvent pas être 'sortis',
le crochet d'extrémité de la fléchette atteint quand même
- - - - - - horizontalement à partir de l'axe du pivot, une distance de plus de 49 cm, et
- - - - - - par rapport au sol (comme photo ci-dessus), une hauteur de plus de 54 cm !

Il est à noter que, grâce aux recherches constantes des laboratoires de WSI, c'est en métal (et non en plastic)
que WSI a pu réaliser à l'échelle 1/50e les tubes télescopiques et les cylindres de la grue Fassi F1300RA.2.28\L616.

Du fait que, dans toutes les versions de son modèle réduit, la grue est rouge & noire,
sa version sur Scania R730 Highline en livrée rouge et noire Fassi
constitue un ensemble exclusivement rouge et noir parfaitement intégré,
donc particulièrement élégant et attractif par rapport aux autre version sur porteurs d'autres couleurs.


Ceux qui se sont laissés séduire par la "flotte rouge" Nooteboom trouveront ce fascinant modèle réduit tout-à-fait assorti...

Quant à la Fassi F1100, elle semble jouer l'Arlésienne: on ne la voit encore nulle part.



Voir aussi ma collection de modèles réduits 1/50e

Voir également le diaporama de mes modèles réduits
ainsi que le diaporama de mes photos d'engins réels





Lucien https://www.passion-liebherr.net/template1/9.gif


Dernière édition par Lucien le 19 Avr 2015 à 10h46; édité 3 fois
Haut de page
Haut de page

Lucien
R9800
R9800
Inscrit le: 01 Mai 2008
Messages: 5039
Localisation: Vevey
Posté le : 03 Déc 2013 à 09h03 Posté le : 03 Déc 2013 à 09h03 Répondre en citant
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail

Grue de chargement télescopique repliable lourde Fassi F1300


À chacune de ses trois articulations successives, la grue de chargement lourde Fassi F1300RA.2.28/L616 he-dynamic
est équipée d'une cinématique à 5 axes, véritable trouvaille technique permettant d'allonger la course angulaire des articulations,
totalisant, avec celle de la fléchette, pas moins de 15 axes horizontaux!

Sur ce superbe modèle réduit à l'échelle 1/50e pesant au total, avec le châssis 8x4 Scania, 518g (ou 505g sans la fléchette),
WSI a modélisé fidèlement ces trois articulations complexes, y compris celle de la fléchette amovible (non installée ici),
équipée, elle aussi, de la même cinématique à 5 axes, ce qui constitue un petit chef-d'oeuvre de miniaturisation, de qualité musée!

On ne se lasse pas d'observer sur le modèle réduit le mouvement complexe de chacune de ces trois articulations à 5 axes.

On retrouve également cette cinématique à 5 axes fidèlement reproduite notamment sur les modèles réduits des grues de chargement

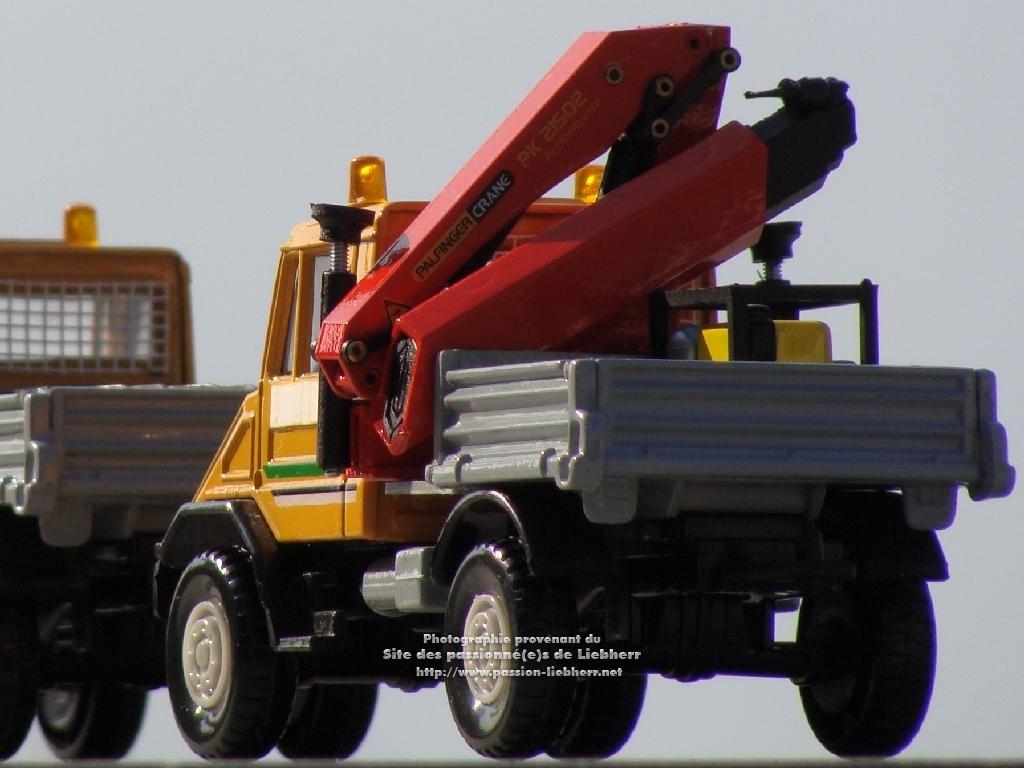

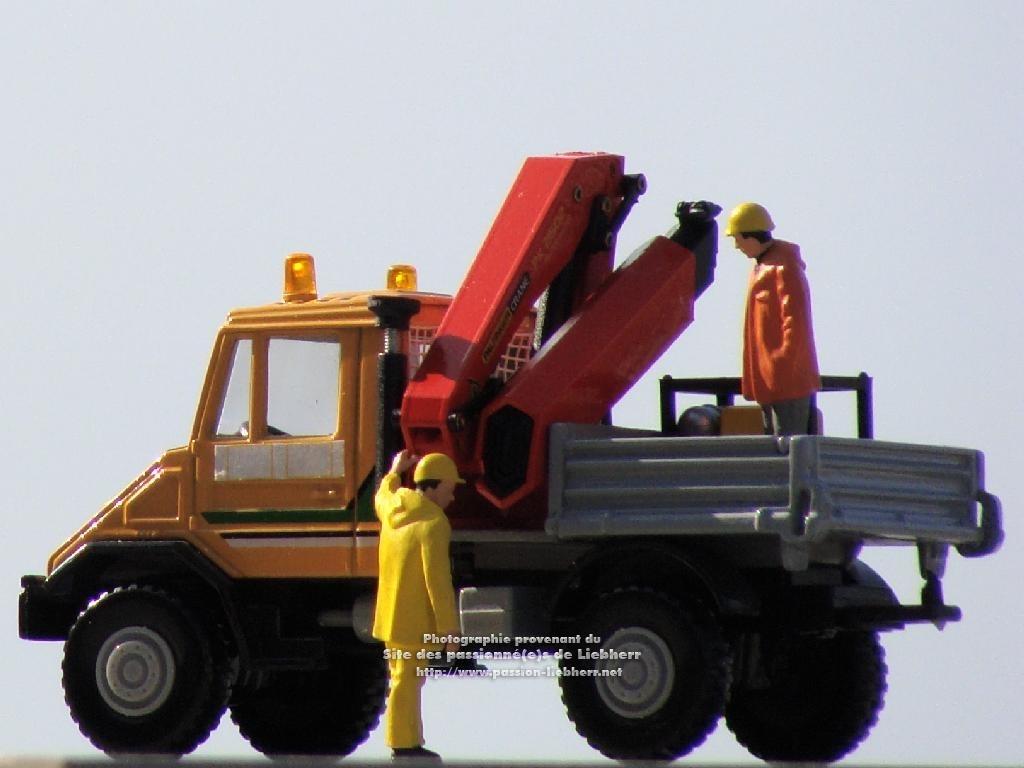

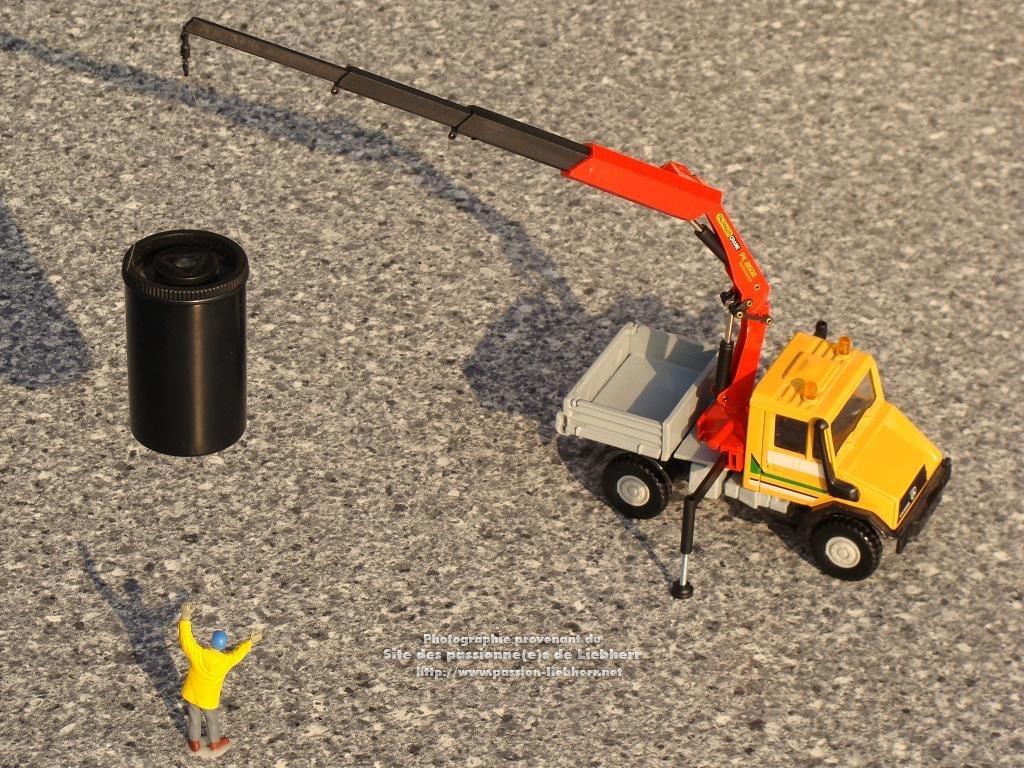

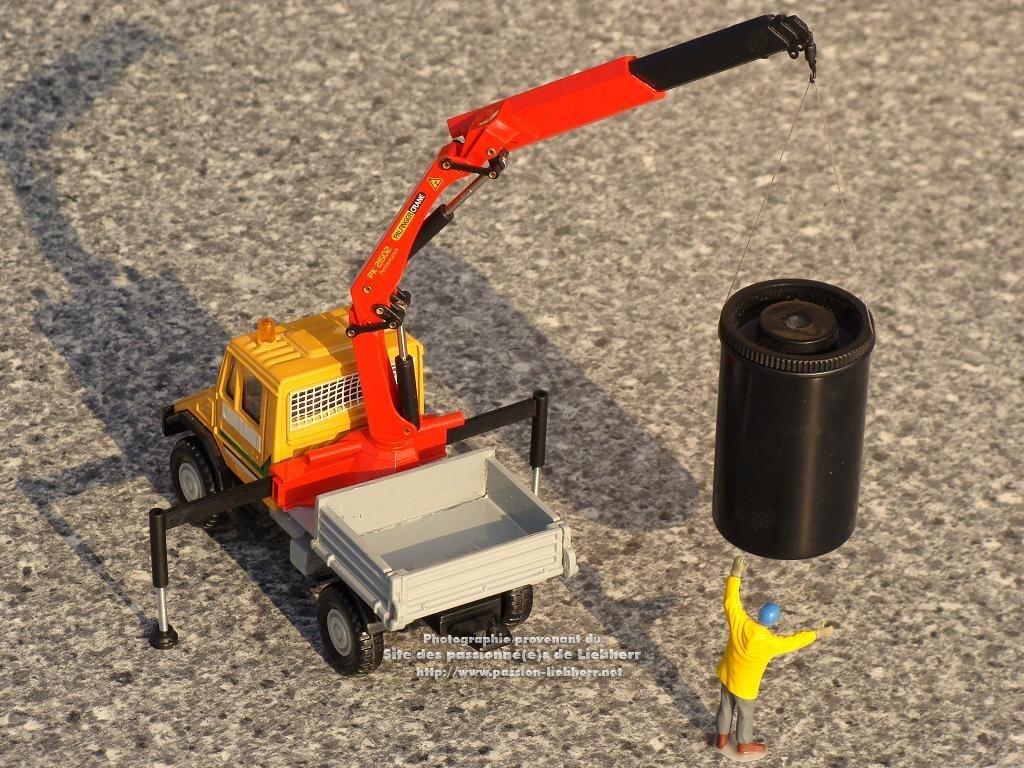

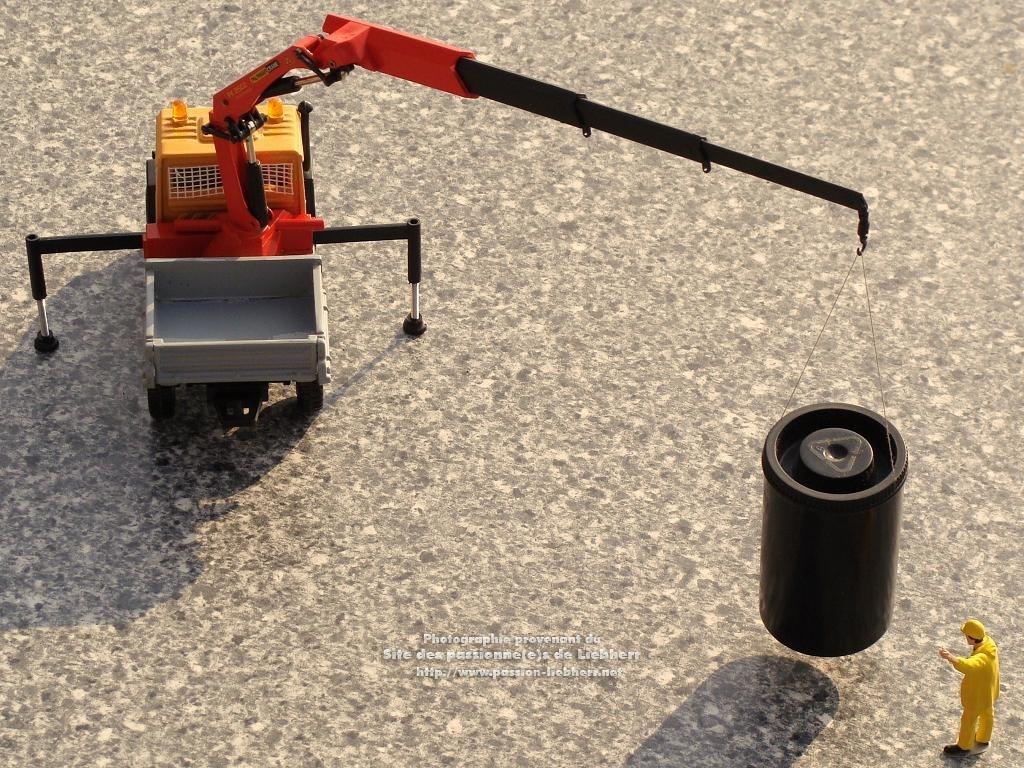

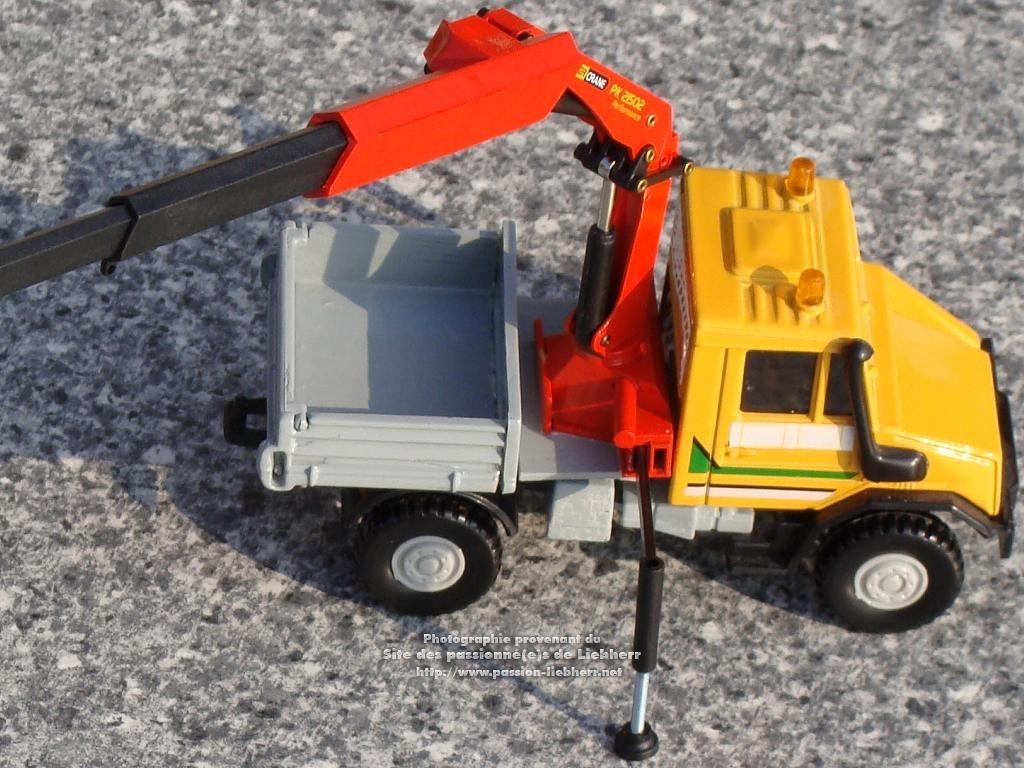

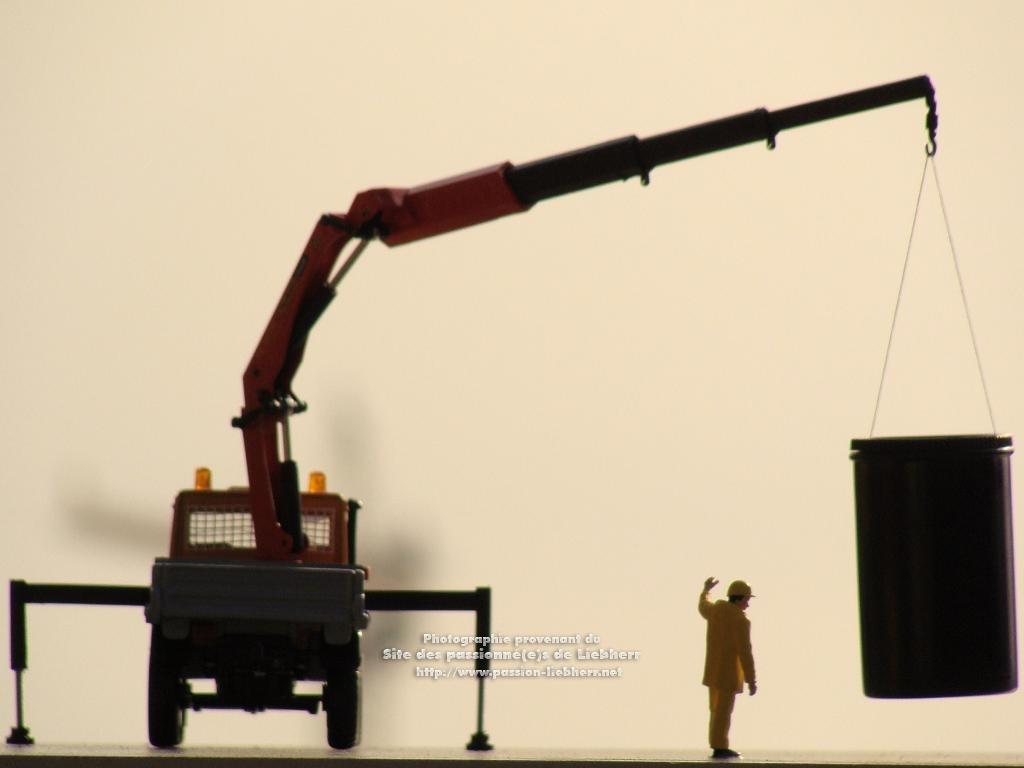

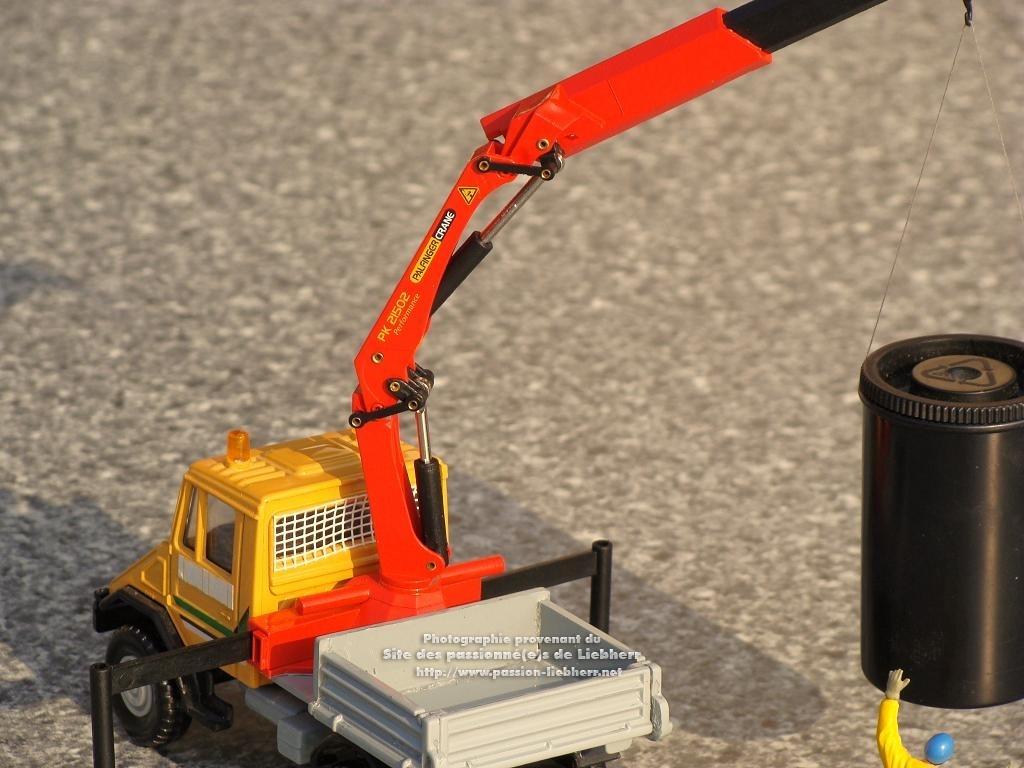

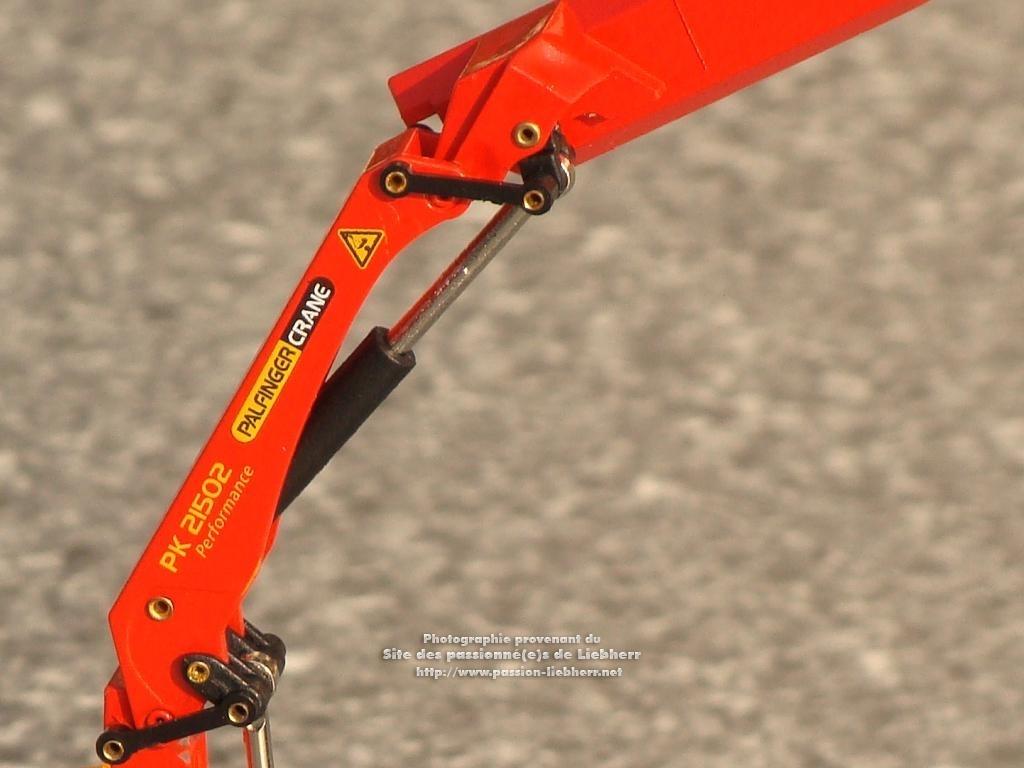

Palfinger PK 21502 (modèle 1/50e Conrad #99909/0), Hiab XS477E-8HiPro et XS800E-9 HiPro (modèles 1/50e Tekno #59457 et #59458).

C'est également celle, aussi spectaculaire qu'efficace, utilisée sur de nombreuses rétro-pelles pour l'articulation de leur godet,
leur conférant une course angulaire dépassant largement 180°, tout aussi fidèlement reproduite sur leurs modèles réduits 1/50e.


Cliquer sur l'image pour l'agrandir :
https://www.passion-liebherr.net/galeries/mr_lucien/2013_12_03_07_58_42_0.jpg

(photo Lucien 17778, 28 novembre 2013)
Grue de chargement lourde Fassi F1300RA.2.28/L616 he-dynamic
sur tracteur 8x4 Scania R730 V8 Highline (modèle réduit 1/50e WSI #04-1092)
chargeant un container-bureau de chantier (modèle 1/50e WSI #04-1008)
sur semi-remorque extensible semi-surbaissée à quatre essieux Nooteboom OSDS-58-04V
(modèle réduit 1/50e WSI #9571 / Nooteboom #325.46.91; figurines 1/50e: Preiser #68214)


Cliquer sur l'image pour l'agrandir :
https://www.passion-liebherr.net/galeries/mr_lucien/2013_12_03_07_58_43_1.jpg

(photo Lucien 17778-, 28 novembre 2013)
Nous voyons ici en gros plan les deux articulations principales, équipée chacune de cette cinématique à 5 axe
aussi spectaculaire qu'efficace, permettant d'allonger la course angulaire de chacune d'elle.


Cliquer sur l'image pour l'agrandir :
https://www.passion-liebherr.net/galeries/mr_lucien/2013_12_03_07_58_43_2.jpg

(photo Lucien 17778-x, 28 novembre 2013)
Dans cette cinématique à 5 axes A-B-C-D-E (respectivement R-S-T-U-V),
on sort de la triangulation classique A-B-C (resp R-S-T)
où la rotule de vérin C (resp T) est liée directement au bras mobile.

Au lieu de cela, le point C (resp T) est lié au bras mobile par deux biellettes articulées en D et E (resp U et V),
le point E (resp V) étant largement décalé par rapport à l'axe A (resp R) du bras mobile.

Lorsque les vérins BC (resp ST) sont rétractés, les biellettes CD et CE (resp TU et TV) forment un 'Y'.

Durant le mouvement cinématique, la biellette CE (resp TV) passe par-dessus l'axe A (resp R),
et la biellette CD (resp TU) bascule de l'autre côté de l'axe du vérin BC (resp ST),
ce qui a pour effet de procurer de la place à la rotule de vérin C (resp T) en la maintenant à bonne distance du bras mobile.

L'angle efficace ainsi donné au vérin BC (resp ST) permet à sa rotule C (resp T) de continuer à pousser le bras mobile vers l'extérieur
à l'aide de la biellette CD (resp TU), ce qui alloue au bras mobile une course angulaire nettement élargie.



Voir aussi ma collection de modèles réduits 1/50e

Voir également le diaporama de mes modèles réduits
ainsi que le diaporama de mes photos d'engins réels





Lucien https://www.passion-liebherr.net/template1/9.gif
Haut de page

Lucien
R9800
R9800
Inscrit le: 01 Mai 2008
Messages: 5039
Localisation: Vevey
Posté le : 30 Juin 2014 à 07h49 Posté le : 30 Juin 2014 à 07h49 Répondre en citant
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail

Grue de chargement télescopique repliable lourde Fassi F1300


Cliquer sur l'image pour l'agrandir :
https://www.passion-liebherr.net/galeries/mr_lucien/2013_12_14_07_54_18_1.jpg

(photo Lucien 17895, 11 décembre 2013)
Grue de chargement lourde Fassi F1300RA.2.28/L616 he-dynamic
(modèle réduit 1/50e WSI #04-1089 / 8x4 Mercedes-Benz Actros LH MP3
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .#04-1090 / 8x4 Iveco Stralis AS 500 E5
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .#04-1091 / 8x4 Volvo FH3 Globetrotter
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .#04-1092 / 8x4 Scania R730 V8 Highline
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .#04-1093 / 8x4 DAF XF 105 Super Space Cab
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .#04-1094 / 10x4 MAN TGS LX )



Voir aussi ma collection de modèles réduits 1/50e

Voir également le diaporama de mes modèles réduits
ainsi que le diaporama de mes photos d'engins réels





Lucien https://www.passion-liebherr.net/template1/9.gif
Haut de page

Lucien
R9800
R9800
Inscrit le: 01 Mai 2008
Messages: 5039
Localisation: Vevey
Posté le : 16 Oct 2014 à 07h40 Posté le : 16 Oct 2014 à 07h40 Répondre en citant
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail

Grue de chargement télescopique repliable lourde Fassi F1300


Cliquer sur l'image pour l'agrandir :
https://www.passion-liebherr.net/galeries/mr_lucien/2013_12_12_07_31_37_0.jpg

(photo Lucien 17902, 11 décembre 2013)
Grue de chargement télescopique repliable lourde Fassi F1300RA.2.28/L616
sur tracteur 8x4 Iveco Stralis AS 500 E5 (modèle réduit 1/50e WSI #04-1090;
figurines 1/50e Preiser #68214)





Voir aussi ma collection de modèles réduits 1/50e

Voir également le diaporama de mes modèles réduits
ainsi que le diaporama de mes photos d'engins réels





Lucien https://www.passion-liebherr.net/template1/9.gif
Haut de page

Lucien
R9800
R9800
Inscrit le: 01 Mai 2008
Messages: 5039
Localisation: Vevey
Posté le : 02 Déc 2014 à 09h15 Posté le : 02 Déc 2014 à 09h15 Répondre en citant
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail

Grue de chargement télescopique repliable lourde Fassi F1300


Cliquer sur l'image pour l'agrandir :
https://www.passion-liebherr.net/galeries/mr_lucien/2014_03_02_08_26_42_0.jpg

(photo Lucien 17897, 11 décembre 2013)
Grue de chargement télescopique repliable lourde Fassi F1300RA.2.28/L616
sur tracteur 8x4 Iveco Stralis AS 500 E5 (modèle réduit 1/50e WSI #04-1090)





Voir aussi ma collection de modèles réduits 1/50e

Voir également le diaporama de mes modèles réduits
ainsi que le diaporama de mes photos d'engins réels





Lucien https://www.passion-liebherr.net/template1/9.gif
Haut de page

Lucien
R9800
R9800
Inscrit le: 01 Mai 2008
Messages: 5039
Localisation: Vevey
Posté le : 15 Jan 2015 à 08h58 Posté le : 15 Jan 2015 à 08h58 Répondre en citant
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail

Grue de chargement télescopique repliable lourde Fassi F1300


Cliquer sur l'image pour l'agrandir :
https://www.passion-liebherr.net/galeries/mr_lucien/2014_02_24_10_20_07_0.jpg

(photo Lucien 17891, 8 décembre 2013)
Élément de fléchette de grue mobile télescopique Liebherr LTM 1300-6.1 (modèle réduit 1/50e Conrad #2097/0)
sur semi-remorque extensible semi-surbaissée Nooteboom OSDS-58-04V (modèle réduit 1/50e WSI #9571 / Nooteboom #325.46.91)
tractée par 8x4 Iveco Stralis AS 500 E5 équipé d'une grue de chargement télescopique repliable lourde Fassi F1300RA.2.28/L616
(modèle réduit 1/50e WSI #04-1090; figurine 1/50e Preiser #68214)

Ici à l'échelle 1/50e, la grue Fassi F1300RA.2.28/L616, avec ses faisceaux de minuscules vérins d'extension réalisés entièrement en métal,
est un véritable chef d'oeuvre de miniaturisation!




Voir aussi ma collection de modèles réduits 1/50e

Voir également le diaporama de mes modèles réduits
ainsi que le diaporama de mes photos d'engins réels





Lucien https://www.passion-liebherr.net/template1/9.gif
Haut de page

Lucien
R9800
R9800
Inscrit le: 01 Mai 2008
Messages: 5039
Localisation: Vevey
Posté le : 21 Mai 2015 à 10h11 Posté le : 21 Mai 2015 à 10h11 Répondre en citant
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail

Grue de chargement télescopique repliable lourde Fassi F1300


Cliquer sur l'image pour l'agrandir :
https://www.passion-liebherr.net/galeries/mr_lucien/2013_12_31_09_06_32_0.jpg

(photo Lucien 17885, 8 décembre 2013)
Élément de fléchette de grue mobile télescopique Liebherr LTM 1300-6.1 (modèle réduit 1/50e Conrad #2097/0)
sur plateforme semi-remorque extensible semi-surbaissée Nooteboom OSDS-58-04V (modèle réduit 1/50e WSI #9571 / Nooteboom #325.46.91)
tractée par 8x4 Iveco Stralis AS 500 E5 500ch (modèle réduit 1/50e WSI #04-1090)
équipé d'une grue de chargement télescopique repliable lourde Fassi F1300RA.2.28 avec fléchette L616
(modèle réduit 1/50e WSI #04-1090; figurine 1/50e Preiser #68214)

Ici à l'échelle 1/50e, la grue Fassi F1300RA.2.28/L616, avec ses faisceaux de minuscules vérins d'extension réalisés entièrement en métal,
est un véritable chef d'oeuvre de miniaturisation!




Voir aussi ma collection de modèles réduits 1/50e

Voir également le diaporama de mes modèles réduits
ainsi que le diaporama de mes photos d'engins réels





Lucien https://www.passion-liebherr.net/template1/9.gif
Haut de page

Lucien
R9800
R9800
Inscrit le: 01 Mai 2008
Messages: 5039
Localisation: Vevey
Posté le : 29 Sep 2015 à 09h10 Posté le : 29 Sep 2015 à 09h10 Répondre en citant
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail

Grue de chargement télescopique repliable lourde Fassi F1300


Cliquer sur l'image pour l'agrandir :
https://www.passion-liebherr.net/galeries/mr_lucien/2015_06_27_09_35_57_0.jpg

(photo Lucien 21782, 13 mai 2015)
Excavatrice lourde Liebherr R 970 SME Super Mass Excavation (modèle réduit 1/50e WSI#04-1047)
sur plateforme semi-remorque surbaissée porte-engins Nooteboom Euro-PX-126-35 ID tous essieux directeurs,
numéro de parc OPL-026 / ICP-002 (modèle réduit 1/50e WSI#02-1382)
tractée par 8x4 Mercedes Actros 4160 Titan 600ch (modèle réduit 1/50e Lion Toys #1499)
équipé d'une grue de chargement Hiab XS477E-8HiPro (modèle réduit 1/50e Tekno #59457),
avec excavatrice Liebherr R 936 (modèle réduit 1/50e NZG #856)
sur plateforme semi-remorque extensible surbaissée à quatre essieux directeurs Nooteboom EURO-78-04
(modèle réduit 1/50e WSI #02-1013/Nooteboom #350.98.17)
tractée par 8x4 Iveco Stralis AS 500 E5 (modèle réduit 1/50e WSI #04-1090)
équipé d'une grue de chargement télescopique repliable lourde Fassi F1300RA.2.28
avec fléchette L616 he-dynamic (modèle réduit 1/50e WSI #04-1090),
avec chaîne de levage (Sword #P002) chargeant un groupe électrogène (modèle réduit 1/50e Lion Toys#1499)
sur pick-up Chevrolet 2000 Silverado 1500 à cabine allongée 6 places (modèle réduit 1/50e Ertl #2703 ;
figurines 1/50e Preiser#68214)




Voir aussi ma collection de modèles réduits 1/50e

Voir également le diaporama de mes modèles réduits
ainsi que le diaporama de mes photos d'engins réels





Lucien https://www.passion-liebherr.net/template1/9.gif
Haut de page

Lucien
R9800
R9800
Inscrit le: 01 Mai 2008
Messages: 5039
Localisation: Vevey
Posté le : 03 Mar 2016 à 08h49 Posté le : 03 Mar 2016 à 08h49 Répondre en citant
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail

Grue de chargement télescopique repliable lourde Fassi F1300


Cliquer sur l'image pour l'agrandir :
https://www.passion-liebherr.net/galeries/mr_lucien/2013_11_11_06_35_48_0.jpg

(photo Lucien 17534, 10 novembre 2013)
Grue de chargement lourde Fassi F1300RA.2.28 he-dynamic sur tracteur 8x4 Scania R730 V8 Highline
(modèle réduit 1/50e WSI #04-1092)
chargeant un container-bureau de chantier (modèle réduit 1/50e WSI #04-1008)
sur semi-remorque extensible semi-surbaissée à quatre essieux Nooteboom OSDS-58-04V
(modèle réduit 1/50e WSI #9571 / Nooteboom #325.46.91;
chaînes de levage: accessoires Sword #P002; figurine 1/50e Preiser #68214)




Voir aussi ma collection de modèles réduits 1/50e

Voir également le diaporama de mes modèles réduits
ainsi que le diaporama de mes photos d'engins réels





Lucien https://www.passion-liebherr.net/template1/9.gif
Haut de page

Lucien
R9800
R9800
Inscrit le: 01 Mai 2008
Messages: 5039
Localisation: Vevey
Posté le : 07 Juil 2016 à 09h43 Posté le : 07 Juil 2016 à 09h43 Répondre en citant
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail

Grue de chargement télescopique repliable lourde Fassi F1300


Cliquer sur l'image pour l'agrandir :
https://www.passion-liebherr.net/galeries/mr_lucien/2015_06_20_10_38_02_0.jpg

(photo Lucien 21800, 13 mai 2015)

Excavatrice lourde Liebherr R 970 SME Super Mass Excavation (modèle réduit 1/50e WSI#04-1047)
sur plateforme semi-remorque surbaissée porte-engins Nooteboom Euro-PX-126-35 ID tous essieux directeurs,
numéro de parc Nooteboom OPL-026 / ICP-002 (modèle réduit 1/50e WSI#02-1382)
tractée par 8x4 Mercedes Actros 4160 Titan 600ch (modèle réduit 1/50e Lion Toys #1499)
équipé d'une grue de chargement Hiab XS477E-8HiPro (modèle réduit 1/50e Tekno #59457),
avec excavatrice Liebherr R 936 (modèle réduit 1/50e NZG #856)
sur plateforme semi-remorque extensible surbaissée à quatre essieux directeurs Nooteboom EURO-78-04,
numéro de parc Nooteboom OPL-013 (modèle réduit 1/50e WSI #02-1013/Nooteboom #350.98.17)
tractée par 8x4 Iveco Stralis AS 500 E5 (modèle réduit 1/50e WSI #04-1090)
équipé d'une grue de chargement télescopique repliable lourde Fassi F1300RA.2.28
avec fléchette L616 he-dynamic (modèle réduit 1/50e WSI #04-1090),
accompagnés d'un pick-up Chevrolet 2000 Silverado 1500 à cabine allongée 6 places
(modèle réduit 1/50e Ertl #2703 ; figurines 1/50e Preiser#68214)




Voir aussi ma collection de modèles réduits 1/50e

Voir également le diaporama de mes modèles réduits
ainsi que le diaporama de mes photos d'engins réels





Lucien https://www.passion-liebherr.net/template1/9.gif
Haut de page

Lucien
R9800
R9800
Inscrit le: 01 Mai 2008
Messages: 5039
Localisation: Vevey
Posté le : 18 Nov 2016 à 09h51 Posté le : 18 Nov 2016 à 09h51 Répondre en citant
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail

Grue de chargement télescopique repliable lourde Fassi F1300


Cliquer sur l'image pour l'agrandir :
https://www.passion-liebherr.net/galeries/mr_lucien/2015_06_11_08_02_54_0.jpg

(photo Lucien 21819, 13 mai 2015)

Excavatrice Liebherr R936 (modèle réduit 1/50e NZG #856)
sur semi-remorque extensible surbaissée à quatre essieux Nooteboom EURO-78-04 (modèle réduit 1/50e WSI #02-1013/Nooteboom #350.98.17)
tractée par 8x4 Scania R730 V8 Highline équipé d'une grue de chargement lourde Fassi F1300RA.2.28 he-dynamic (modèle réduit 1/50e WSI #04-1092),

avec excavatrice lourde Liebherr R 970 SME Super Mass Excavation (modèle réduit 1/50e WSI#04-1047)
sur plateforme semi-remorque surbaissée porte-engins Nooteboom Euro-PX-126-35 ID tous essieux directeurs, numéro de parc OPL-026 / ICP-002 (modèle réduit 1/50e WSI#02-1382)
tractée par Scania 10x4/4 R730 V8 Topline en livrée "Nooteboom", numéro de parc T-031 (modèle réduit 1/50e WSI #02-1382),

accompagnées d'un pick-up Chevrolet 2000 Silverado 1500 à cabine allongée 6 places (modèle réduit 1/50e Ertl #2703;
figurines 1/50e Preiser#68214)





Voir aussi ma collection de modèles réduits 1/50e

Voir également le diaporama de mes modèles réduits
ainsi que le diaporama de mes photos d'engins réels





Lucien https://www.passion-liebherr.net/template1/9.gif
Haut de page

Lucien
R9800
R9800
Inscrit le: 01 Mai 2008
Messages: 5039
Localisation: Vevey
Posté le : 10 Mar 2017 à 14h28 Posté le : 10 Mar 2017 à 14h28 Répondre en citant
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail

Grue de chargement télescopique repliable lourde Fassi F1300


Produit phare du constructeur italien Iveco depuis 2002, le Stralis est équipé d'un moteur diesel Iveco Cursor F1B
développant une puissance maximale jusqu'à 412kW/560ch/553hp,
d'une transmission automatique Eurotronic ZF12AS2530 à 12 vitesses ou mecanique ZF16S2520 à 16 vitesses,
ainsi que d'une suspension pneumatique.
Fabriqué en diverses versions de camions et tracteurs routiers lourds 4x2, 6x2, 6x4 et 8x4 pour longues distances,
en remplacement des gammes Eurostar et Eurotech, il permet, en Europe, des convois jusqu'à 60 t.
Pour répondre aux goûts particuliers du marché américain, une configuration avec moteur sous capot classique existe également.

Le modeleur WSI propose le Iveco Stralis à l'échelle 1/50e dans toutes les versions de tracteurs routiers mentionnées ci-dessus.

Le somptueux modèle 8x4 Iveco Stralis AS 500 E5 (500ch) présenté ici en modèle réduit 1/50e (référence WSI # 04-109011) pèse 603 grammes,
y compris le modèle réduit de la grue Fassi F1300RA.2.28 avec fléchette L616 he-dynamic dont il est équipé.

http://www.passion-liebherr.net/galeries/mr_lucien/2013_11_13_07_45_38_0.jpg
(photo Lucien 17530, 7 novembre 2013)
Tracteur 8x4 Iveco Stralis AS 500 E5 équipé d'une grue Fassi F1300RA.2.28 avec fléchette L616 he-dynamic (modèle réduit 1/50e WSI #04-1090)
avec semi-remorque extensible semi-surbaissée à quatre essieux Nooteboom OSDS-58-04V (modèle réduit 1/50e WSI #9571 / Nooteboom #325.46.91)




Voir aussi ma collection de modèles réduits 1/50e

Voir également le diaporama de mes modèles réduits
ainsi que le diaporama de mes photos d'engins réels





Lucien https://www.passion-liebherr.net/template1/9.gif
Haut de page

Lucien
R9800
R9800
Inscrit le: 01 Mai 2008
Messages: 5039
Localisation: Vevey
Posté le : 23 Juin 2017 à 11h12 Posté le : 23 Juin 2017 à 11h12 Répondre en citant
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail

Grue de chargement télescopique repliable lourde Fassi F1300


http://www.passion-liebherr.net/galeries/mr_lucien/2016_08_16_07_21_50_0.jpg
(photo Lucien 25421, 15 juillet 2016)
Chargeuse sur pneus Liebherr L 566 XPower® (modèle réduit 1/50e Conrad #2449/0)
sur plateforme semi-remorque extensible semi-surbaissée Nooteboom OSDS-58-04V (1/50e WSI #9571 / Nooteboom#325.46.91)
tractée par 8x4 Scania R730 V8 Highline équipé d'une grue de chargement lourde Fassi F1300RA.2.28 he-dynamic (modèle réduit 1/50e WSI #04-1092)

et chargeuse sur pneus Liebherr L 586 XPower® (modèle réduit 1/50e NZG #941)
sur semi-remorque extensible surbaissée à quatre essieux Nooteboom EURO-78-04 (modèle réduit 1/50e WSI #02-1013/Nooteboom #350.98.17)
tractée par 10x4 Scania R730 V8 Topline en livrée "Nooteboom", numéro de parc T-031 (modèle réduit 1/50e WSI #02-1382)

avec pick-up Chevrolet 2000 Silverado 1500 à cabine allongée 6 places (modèle réduit 1/50e Ertl #2703)
chargé d'un groupe électrogène (modèle réduit 1/50e Lion Toys#1499) ; figurines 1/50e Preiser#68214)

La grue Fassi - en soi un véritable chef d'oeuvre de modélisation - fait l'objet d'un sujet séparé.




Voir aussi ma collection de modèles réduits 1/50e

Voir également le diaporama de mes modèles réduits
ainsi que le diaporama de mes photos d'engins réels





Lucien https://www.passion-liebherr.net/template1/9.gif
Haut de page

Lucien
R9800
R9800
Inscrit le: 01 Mai 2008
Messages: 5039
Localisation: Vevey
Posté le : 13 Oct 2017 à 09h42 Posté le : 13 Oct 2017 à 09h42 Répondre en citant
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail

Grue de chargement télescopique repliable lourde Fassi F1300


Cliquer sur l'image pour l'agrandir :
https://www.passion-liebherr.net/galeries/mr_lucien/2013_12_06_08_44_46_0.jpg

(photo Lucien 17775, 28 novembre 2013)
Grue de chargement lourde Fassi F1300RA.2.28 he-dynamic
sur tracteur 8x4 Scania R730 V8 Highline (modèle réduit 1/50e WSI #04-1092)
posant un container-bureau de chantier (modèle réduit 1/50e WSI #04-1008)
sur semi-remorque extensible semi-surbaissée à quatre essieux Nooteboom OSDS-58-04V (modèle réduit 1/50e WSI #9571 / Nooteboom #325.46.91;
chaînes de levage: accessoires Sword #P002; figurines 1/50e Preiser #68214)




Voir aussi ma collection de modèles réduits 1/50e

Voir également le diaporama de mes modèles réduits
ainsi que le diaporama de mes photos d'engins réels





Lucien https://www.passion-liebherr.net/template1/9.gif
Haut de page

Lucien
R9800
R9800
Inscrit le: 01 Mai 2008
Messages: 5039
Localisation: Vevey
Posté le : 22 Jan 2018 à 10h14 Posté le : 22 Jan 2018 à 10h14 Répondre en citant
Voir le profil de l'utilisateur Envoyer un message privé Envoyer un e-mail

Grue de chargement télescopique repliable lourde Fassi F1300


Cliquer sur l'image pour l'agrandir :
https://www.passion-liebherr.net/galeries/mr_lucien/2015_06_14_07_59_45_0.jpg

(photo Lucien 21786, 13 mai 2015)
Excavatrice lourde Liebherr R 970 SME Super Mass Excavation (arrière visible tout à gauche, modèle réduit 1/50e WSI#04-1047)
sur plateforme semi-remorque surbaissée porte-engins Nooteboom Euro-PX-126-35 ID tous essieux directeurs,
numéro de parc OPL-026 / ICP-002 (modèle réduit 1/50e WSI#02-1382)
tractée par 8x4 Mercedes Actros 4160 Titan 600ch (modèle réduit 1/50e LionToys #1499)
équipé d'une grue de chargement Hiab XS477E-8HiPro (modèle réduit 1/50e Tekno #59457),

avec excavatrice Liebherr R 936 (modèle réduit 1/50e NZG #856)
sur plateforme semi-remorque extensible surbaissée à quatre essieux directeurs Nooteboom EURO-78-04
(modèle réduit 1/50e WSI #02-1013/Nooteboom #350.98.17)
tractée par 8x4 Iveco Stralis AS 500 E5 (modèle réduit 1/50e WSI #04-1090)
équipé d'une grue de chargement télescopique repliable lourde Fassi F1300RA.2.28 avec fléchette L616 he-dynamic
(modèle réduit 1/50e WSI #04-1090) et chaînes de levage (accessoires Sword #P002),
chargeant un groupe électrogène 5 kW (modèle réduit 1/50e Lion Toys#1499 ;
sur pick-up Chevrolet 2000 Silverado 1500 à cabine allongée 6 places (modèle réduit 1/50e Ertl #2703; figurine 1/50e Preiser#68214)




Voir aussi ma collection de modèles réduits 1/50e

Voir également le diaporama de mes modèles réduits
ainsi que le diaporama de mes photos d'engins réels





Lucien https://www.passion-liebherr.net/template1/9.gif
Haut de page
Montrer les messages depuis:    Voir le sujet précédent Voir le sujet suivant


Sauter vers:
